짧은 펄스 레이저 소스 모듈

광섬유 레이저 소스 & 솔루션, 광섬유 레이저 모듈

짧은 펄스 레이저 소스 모듈은 사람의 눈에 안전한 파장을 기반으로 한 높은 피크 전력 펄스 레이저 소스입니다. 마스터 오실레이터 파워앰프(MOPA) 아키텍처 설계와 최적화된 다단계 광 증폭을 채택한 레이저 소스 모듈은 NS 레벨 펄스 폭의 고피크 전력 레이저 출력을 달성해 자동차 LiDAR, 원격 감지 측량 레이더, 레이저 범위 애플리케이션에 적합합니다.

짧은 펄스 레이저 소스 모듈은 원형 및 직사각형 패키지로 제공될 수 있으며, 컴팩트한 구조, 작은 크기, 광범위한 작업 온도 및 초저전력 소비 등이 특징입니다. 또한 펄스 출력은 시스템 통합에 적합한 외부 TTL 신호에 의해 달성될 수 있습니다.

이 짧은 펄스 레이저 소스 모듈은 자동차 LiDAR 시스템, 3D 레이저 스캐닝 시스템 등에 적합한 다양한 어려운 작업 환경에 적용할 수 있습니다.

• 자동 LiDAR
• 레이저 거리 측정
• 원격 감지 측량 레이더
• 3D 레이저 스캐닝
• 기타 과학 연구 과제

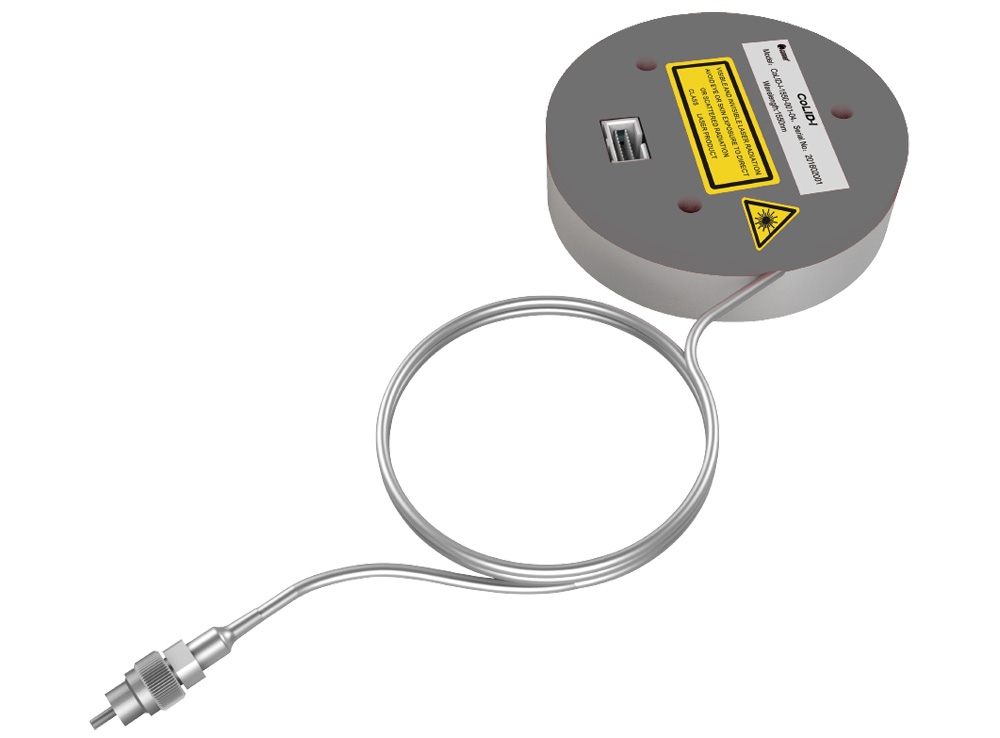

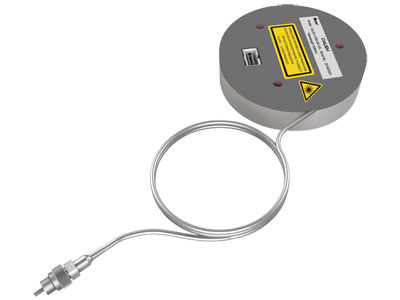

1550nm 짧은 펄스 레이저 소스 모듈 CKLID-I

문의 양식

특진

• 눈 안전 작동 파장: 1550nm
• 피크 전력 출력: 10kW
• 반복률 조정 범위: 1kHz-3MHz
• 펄스 폭: 0.5-250ns
• 단일 펄스 에너지: 최대 100uJ
• 거의 회절제한 빔 품질

사양

매개변수	단위	사양
		최적	종류	최대
파트 넘버		CKLID-I-1550-M-LPH
파장 범위	nm	1540	1545/1550 100	1565
펄스 파워@ < 10kHz,>30ns	μJ	100
피크 파워	kW	-	-	10
펄스 폭	ns	0.5	-	250
반복 속도	kHz	1	-	3000
평균 전력@>100kHz	W	-	-	2
빔 품질	M²	< 1.1
출력 전력 안정성(15분)	%	-	-	±3
출력 전력 안정성(8시간)		-	-	±1.5
출력 조명 절연	dB	35	-	-
작동 온도	°C	-35	-	65
저장 온도		-40	-	85
전력 소비량	W	15	17	24
양극화		무작위
출력 섬유 길이	m	>0.3
광학 커넥터		FC/APC 또는 콜리메이터
펄스 트리거 모드		외부 TTL 트리거
치수	mm	90x23.5 (D x H)

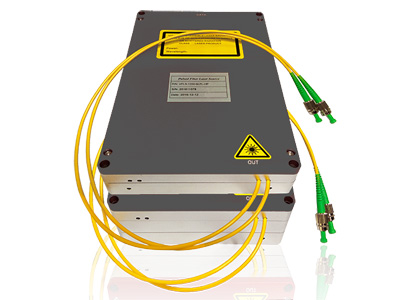

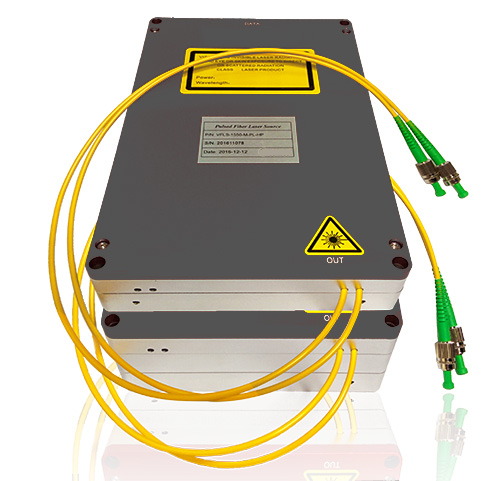

1064nm 짧은 펄스 레이저 소스 모듈 CKLID-II

문의 양식

특진

• 눈 안전 작동 파장: 1064nm
• 피크 전력 출력: 4kW
• 반복률 조정 범위: 30kHz-500KHz
• 펄스 폭: 1-10ns
• 거의 회절제한 빔 품질

사양

매개변수	단위	사양
		최적	종류	최대
파트 넘버		CKLID-I-1064-M-HP
중심파장	nm	1064
펄스 폭	ns	선폭＜ 0.5nm 10ns
		선폭＞0.5nm 200ns
반복률	kHz	1	-	1000
펄스 평균 전력	W	-	5
보 품질	M²	＜1.2
출력 전력 안정성(15분)	%	-	-	±3
출력 전력 안정성(8시간)	%	-	-	±1.5
출력 격리	dB	30	-
공급 전압	VDC	24
작업온도	°C	-10		50
저장온도	°C	-40		85
출력 전력	W			70
양극화		무작위
출력 섬유 길이	m	>0.3
광학 커넥터		FC/APC 또는 시준된 빔 출력
펄스 트리거 모드		외부/내부 트리거
치수	mm	200x135x60
무게	g	< 2000
